Introduction: My First Proyect

By
Como realizar un organizador de escritorio

Step 1: Autodesk Fusion 360

  • Ingresar a Autodesk Fusion 360
  • Crear una nueva carpeta e insertar el titulo
  • Crear un nuevo sketch
  • Y seleccionar en que cara desea trabajar

Step 2: Principales Herramientas

  1. Herramienta básica para hacer la mayoría de las líneas
  2. Para hacer las curvas de las esquinas
  3. Para bordear las letras y la figura a elección
  4. Para borrar las líneas donde te equivocas
  5. Herramienta espejo para duplicar las líneas que realizas
  6. Para poner una medida exacta a la línea
  7. Para hacer una línea que te sirva de base para todas tus demás líneas

Step 3: Cara a Y B

  1. Seguir los planos y solo hacer una parte de la imagen
  2. Hacer una línea de construcción en medio de la figura
  3. Seleccionar la herramienta mirror
  4. Seleccionar que líneas quieres duplicar y seleccionas la línea de construcción
  5. Se duplicara un lado y completara la imagen
  6. En la cara b puedes hacer lo mismo

Step 4: Cara C, D Y CD

  1. En la cara c teneos que hacer una curva en una esquina
  2. Realizamos 2 círculos uno de 6 de diámetro y otro de 6 de radio
  3. Con una distancia de 6 y 3 tres con las líneas del rectángulo según los planos
  4. El resto del procedimiento el igual a las caras a y b
  5. Si en el plano no sale la medida especifica como lo muestra la tercera figura, la medida será de 3

Step 5: Cara E Y F

  1. La cara E es lo mismo que las anteriores, fijarse bien en las medida de los planos
  2. en la cara F es igual que la cara C el mismo método de los círculos y las mismas medidas

Step 6: 10 Círculos

  1. Realizar el rectángulo indicado
  2. Realizar un circulo que usaremos de base para hacer los demás de 13 de radio
  3. Utilizar la herramienta rectangular pattern
  4. En la segunda imagen se muestra las medidas exactas que deben poner en la herramienta
  5. Si colocas las medidas exactas te deberían quedar los 10 círculos

Step 7: Logotipo Y Cara

  1. Hacer un rectángulo con las medidas exactas del plano
  2. Seleccionar la herramienta mostrada en la segunda imagen
  3. Delinear las letras parte por parte
  4. Seleccionar la herramienta extrude y poner una grosor de 3 de medida y seguir haciendo las letras
  5. Asegurarse de cerrar todas las líneas
  6. Finalmente entrar a la herramienta extrude
  7. Poner las medidas exactas
  8. Realizar los mismos pasos para todas las letras con la herramienta extrude

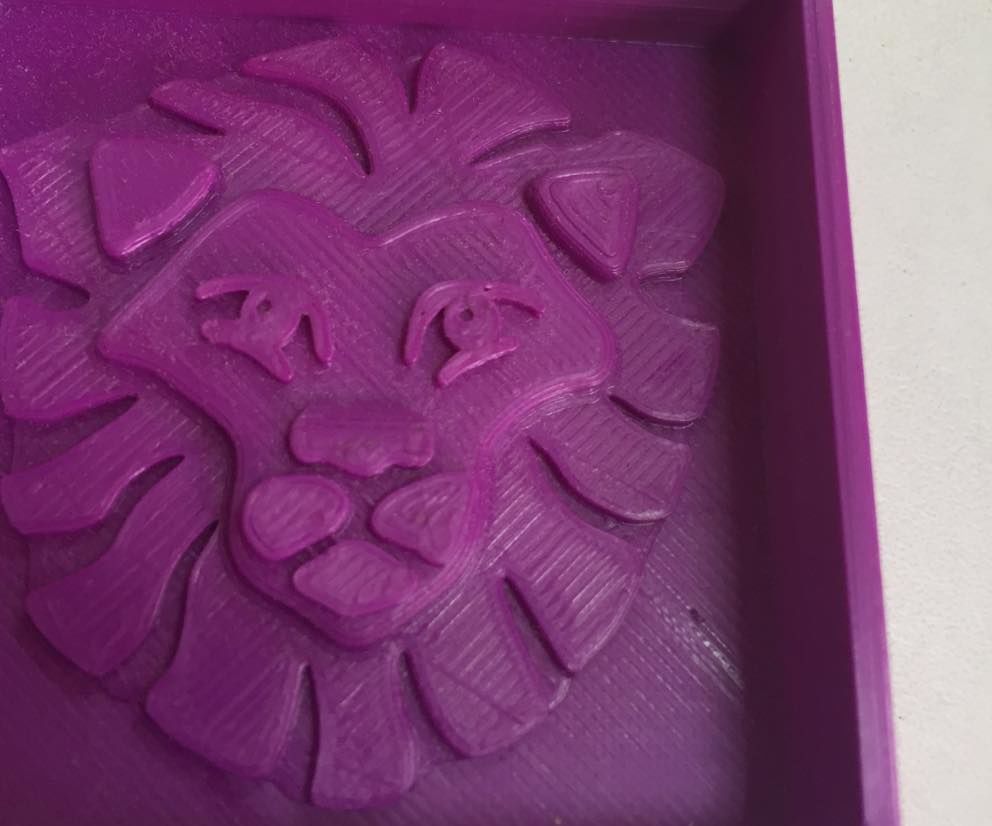

  9. Hacer lo mismo con la cara de el siguiente plano

Step 8: Herramienta Extrude

  1. Esta herramienta debes utilizarla al final de terminar de hacer todas las caras
  2. Luego utilizar la herramienta appearance
  3. Y seleccionar el material que deseas
